17-4PH沉淀硬化不銹鋼
該鋼是一種馬氏體沉淀硬化不銹鋼它的強(qiáng)度是通過(guò)馬氏體相變和時(shí)效處理的沉淀硬化來(lái)達(dá)到的。由于此鋼低碳，高鉻，且含銅，故其耐蝕性較Cr13型及9Cr18，1Cr17Ni2等馬氏體鋼為好。但較難進(jìn)行深度的冷成型。多用作既要求有不銹性及耐弱酸，堿，鹽腐蝕又要求高強(qiáng)度的部件。
化學(xué)成分：

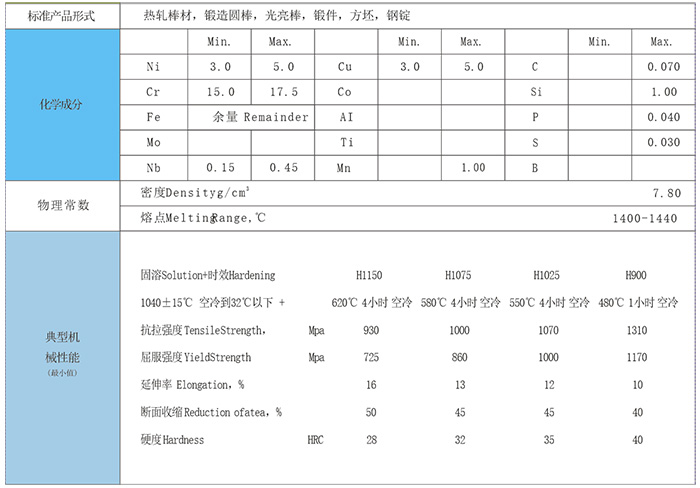

0Cr17Ni4Cu4Nb鋼的化學(xué)成分
力學(xué)性能：

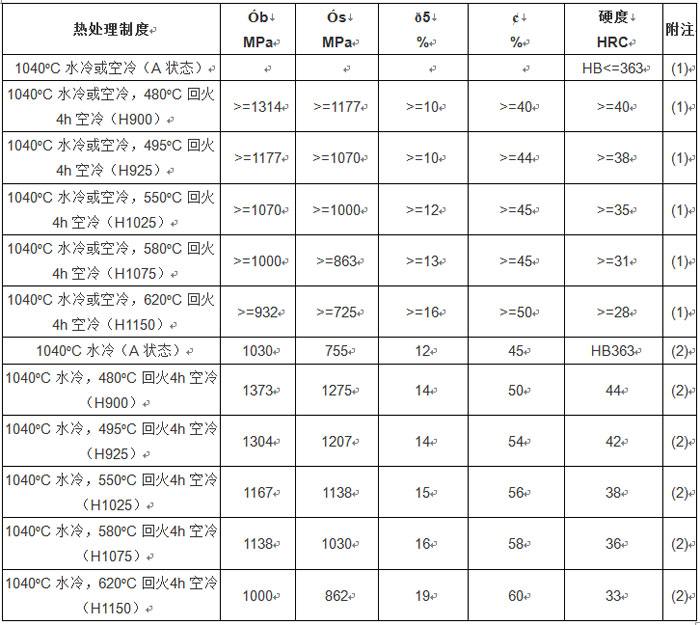

該鋼的室溫力學(xué)性能見下表
(1)------摘自GB1220
(2)------實(shí)際檢驗(yàn)值

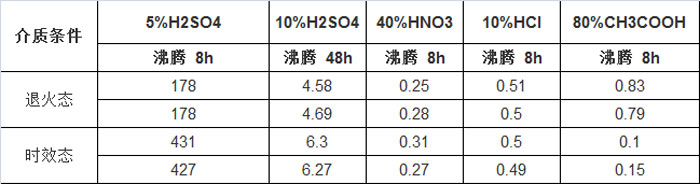

耐腐蝕性：見下表 0Cr17Ni4Cu4Nb鋼的耐蝕性能[腐蝕速率 g/(m²h)]
工藝性能：
此鋼一般不進(jìn)行冷加工。熱加工溫度為1000~1170°C。對(duì)大于76mm或形狀復(fù)雜的部件，熱加工后應(yīng)及時(shí)回爐加熱到原熱加工的溫度，隨后緩慢冷卻。

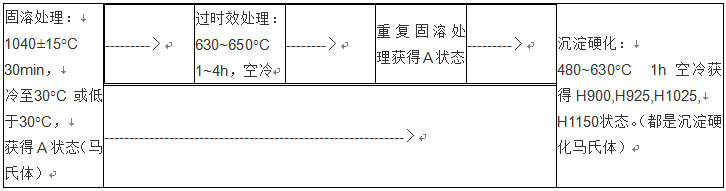

該鋼的熱處理制度如下：
該鋼可用任何焊接不銹鋼的方法焊接。在固溶，時(shí)效或過(guò)時(shí)效狀態(tài)都可焊接。焊前不需要預(yù)熱，當(dāng)要求焊縫強(qiáng)度為時(shí)效后強(qiáng)度的90%時(shí)，則焊后需要重新固溶和時(shí)效處理。此鋼也可進(jìn)行釬焊，適宜的釬焊溫度為此鋼的固溶處理溫度。
物理性能：
密度：7780 kg/m²
線膨脹系數(shù)：（H900熱處理態(tài)）
20~100°C時(shí)，0.0000108 /K; 20~200°C時(shí)，0.00001016 /K; 20~300°C時(shí)，0.00001136 /K
熱導(dǎo)率：
100°C時(shí)，17W/(m*K); 300°C時(shí)，20W/(m*K); 500°C時(shí)，23W/(m*K)
彈性模量：
20°C 時(shí)，191000 MPa; 100°C時(shí)，191000 MPa; 320°C時(shí)，181000 MPa
浙公網(wǎng)安備33032402001818號(hào)
浙ICP備12046128號(hào)
技術(shù)支持：云鼎科技
